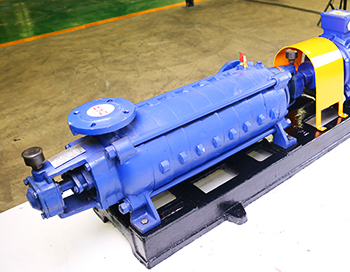

DA1卧式多级离心泵
DA1型泵系单吸多级分段式离心泵, 供输送清水及物理化学性质类似于水的液体之用。改变叶轮、密封环和轴套等零件的材料,也可用于汲送腐蚀性介质。液体的**温度不得超过8 0℃。适用于矿山排水、工程及城市生活、消防给水之用。
4 . 2 本系列泵所执行的标准是
企业标准Q / B B C 0 0 1《D A 1型离心泵型式与基本参数》
国家标准G B 5 6 5 9《多级离心泵技术条件》
4 . 3 泵的型号意义:
如:D A 1——8 0×5 D A 1——单吸多级分段式离心泵
8 0——出水口直径(毫米)
5——叶轮的数量
4 . 4 从原动机方向看泵,泵为顺时针方向旋转。
五、结构说明
5 . 1 本型泵的吸入口位于进水段上,呈水平方向,吐出口在出水段上,垂直向上,水泵装配良好与否,对性能影响关系很大,尤其是各个叶轮的出口与导叶的进口中心,其中稍有偏差即将使水泵的流量减少,扬程降低,效率差。故在检修后装配时务必注意,若有偏差必须调整。
5 . 2 水泵的主要零件有:进水段、中段、出水段、叶轮、导叶、出水导叶、轴、密封环、平衡盘、平衡环、轴套、尾盖与轴承体。
A、进水段、中段、导叶、出水段导叶、出水段与尾盖均为铸铁制成,共同形成泵的工作室。
B、叶轮为铸铁制成,内有叶片,液体沿轴向单侧进入,由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担。叶轮制造时经静平衡试验。
C、轴为经调质处理的优质碳素钢而成,中间装有叶轮、用键、轴套及轴套螺母固定在轴上。轴的一端安装联轴器部件,与电机直接联接。
D、密封环为铸铁制成,防止水泵高压水漏回进水部分,各密封环分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。
E、平衡环为耐磨铸铁制成,固定在出水段上,它与平衡盘共同组成平衡装置。平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,用于平衡轴向力。
F、轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴之用,为易损件,磨损后可用备件更换。
G、轴承采用单列向心球轴承,用钙基黄油润滑。
5 . 3 填料起密封作用,防止空气进入(进水段侧),填料密封由进水段和尾盖上的填料室、填料压盖、填料环及填料等组成,少量高压水流入填料室中起水封作用。填料的松紧程度必须适当,不可压得太紧亦不可太松,以液体能一滴一滴地渗出为准,如果填料太紧,轴套容易发烈,同时耗费功率,填料太松,由于液体流失要降低水泵效率。
