产品概述:

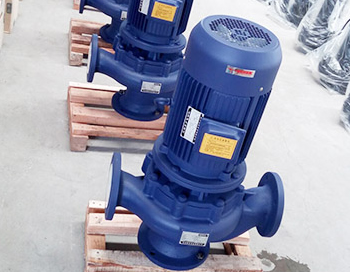

GW型无堵塞潜水排污泵,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独**果。
该系列排污泵是水泵的使用特点而研制成功的新一代泵类产品。采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
产品特点:
1、泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。
2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理,配套电机合理,效率高,噪音低,节能效果显著。
4、机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
5、泵为立式结构,进出口中心线在同一水平线上,且进出口法兰规格相同,安装拆卸十分方便。
6、占地面积小,无需建机房,可节省大量基建费用;在电机风叶端加上防护罩,整机可置于室外工作。
安装与使用:
1.**先检查外部紧固件是否在运输中松动。
2.检查电源电压是否符合电机铭牌要求。
3.接通电源试转一下,看叶轮是否按泵上指示意的方向转,如方向倒转,将电缆中的任何二相线对调一下即可,试转时时间不能太久,以免烧毁密封件。
4.将泵安装好、开机运转。能将泵底脚螺丝装上。
检查与维修:
1.泵在使用前应检查电机绕组对机壳的绝缘电阻,如低于0.5兆欧,刚必须将定子烘干,待绝缘电阻升高后方可使用。
2.泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3.当泵密封出现漏水时,应及时更换密封件,更换时先将静密封装平装实,再将动密封装在轴上即可。
4.更换叶轮时,应用拉力器拉出,不能用锤子猛打,以免破坏轴度。
常见故障原因:
1.不出水,被抽送液体重度与粒度过高;液流道堵塞;叶轮转向错;棒料抽进叶轮被卡;管道出口高度超出额定扬程高度。
2.流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损;液体重度粒度过高。
3.绝缘电阻低,周围环境潮湿,机械密封严重漏水。
型号意义:
GW管道无堵塞排污泵型号 | 口径 | 流量 | 扬程 | 转速 | 电机功率 | 效率 |
mm | m3/h | M | r/min | kw | % | |
GW25-8-22-1.1 | 25 | 8 | 22 | 2900 | 1.1 | 45 |
GW32-12-15-1.1 | 32 | 12 | 15 | 2900 | 1.1 | 49 |
GW40-15-15-1.5 | 40 | 15 | 15 | 2900 | 1.5 | 54 |
GW40-15-30-2.2 | 40 | 15 | 30 | 2900 | 2.2 | 54 |
GW50-20-7-0.75 | 50 | 20 | 7 | 2900 | 0.75 | 51 |
GW50-10-10-0.75 | 50 | 10 | 10 | 2900 | 0.75 | 52 |
GW50-20-15-1.5 | 50 | 20 | 15 | 290 | 1.5 | 53 |
GW50-15-25-2.2 | 50 | 15 | 25 | 2900 | 2.2 | 54 |
GW50-18-30-3 | 50 | 18 | 30 | 2900 | 3 | 55 |
GW50-40-15-4 | 50 | 40 | 15 | 2900 | 4 | 55 |
GW50-25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 55 |
GW50-20-40-7.5 | 50 | 50 | 20 | 2900 | 7.5 | 58 |
GW65-25-15-2.2 | 65 | 25 | 15 | 2900 | 2.2 | 50 |
GW65-37-13-3 | 65 | 37 | 13 | 2900 | 3 | 57 |
GW65-25-30-4 | 65 | 25 | 30 | 2900 | 4 | 61 |
GW65-30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 |
GW65-35-50-11 | 65 | 35 | 50 | 2900 | 11 | 45 |
GW65-35-60-15 | 65 | 35 | 60 | 2900 | 15 | 65 |
GW80-60-13-5.5 | 80 | 60 | 13 | 2900 | 5.5 | 67 |
GW80-40-7-2.2 | 80 | 40 | 7 | 1450 | 2.2 | 59 |
GW80-43-13-3 | 80 | 43 | 13 | 2900 | 3 | 70 |
GW80-40-15-4 | 80 | 40 | 15 | 2900 | 4 | 61 |
GW80-65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 63 |
GW100-80-10-4 | 100 | 100 | 10 | 1450 | 4 | 65 |
GW100-110-10-5.5 | 100 | 110 | 10 | 1450 | 5.5 | 65 |
GW100-100-15-7.5 | 100 | 100 | 15 | 1450 | 7.5 | 68 |
GW100-80-20-7.5 | 100 | 80 | 20 | 1450 | 7.5 | 65 |
GW100-100-25-11 | 100 | 100 | 25 | 1450 | 11 | 70 |
GW100-100-30-15 | 100 | 100 | 30 | 1450 | 15 | 65 |
GW100-100-35-18.5 | 100 | 100 | 35 | 1450 | 18.5 | 68 |
GW125-130-15-11 | 125 | 130 | 15 | 1450 | 11 | 72 |
GW125-130-20-15 | 125 | 130 | 20 | 1450 | 15 | 75 |
GW150-145-9-7.5 | 150 | 145 | 9 | 1450 | 7.5 | 76 |
GW150-180-15-15 | 150 | 180 | 15 | 1450 | 15 | 69 |
GW150-180-20-18.5 | 150 | 180 | 20 | 1450 | 18.5 | 72 |
GW150-180-25-22 | 150 | 180 | 25 | 1450 | 22 | 78 |
GW150-130-30-22 | 150 | 130 | 30 | 1450 | 22 | 78 |
GW150-180-30-30 | 150 | 180 | 30 | 1450 | 30 | 78 |
GW150-200-30-37 | 150 | 200 | 30 | 1450 | 37 | 73 |
GW200-300-7-11 | 200 | 300 | 7 | 980 | 11 | 66 |
GW200-250-11-15 | 200 | 250 | 11 | 1450 | 15 | 64 |
GW200-250-15-18.5 | 200 | 250 | 15 | 1450 | 18.5 | 73 |
GW200-400-10-22 | 200 | 400 | 10 | 1450 | 22 | 75 |
GW200-400-13-30 | 200 | 400 | 13 | 1450 | 30 | 76 |
GW200-300-15-22 | 200 | 300 | 15 | 1450 | 22 | 76 |
GW200-250-22-30 | 200 | 250 | 22 | 1450 | 30 | 71 |
GW200-350-25-37 | 200 | 350 | 25 | 1450 | 37 | 71 |
GW200-400-30-45 | 200 | 400 | 30 | 1450 | 45 | 74 |
GW250-600-9-30 | 250 | 600 | 9 | 980 | 30 | 78 |
GW250-600-12-37 | 250 | 600 | 12 | 1450 | 37 | 76 |
GW250-600-15-45 | 250 | 600 | 15 | 1450 | 45 | 73 |
GW250-600-20-55 | 250 | 600 | 20 | 1450 | 55 | 73 |
GW250-600-25-75 | 250 | 600 | 25 | 1450 | 75 | 71 |
GW300-800-12-45 | 300 | 800 | 12 | 980 | 45 | 74 |
GW300-480-15-45 | 300 | 480 | 15 | 1450 | 45 | 66 |
GW300-800-15-55 | 300 | 800 | 15 | 1450 | 55 | 73 |
GW300-600-20-55 | 300 | 600 | 20 | 1450 | 55 | 73 |
GW300-800-20-75 | 300 | 800 | 20 | 1450 | 75 | 75 |
GW300-950-20-90 | 300 | 950 | 20 | 1450 | 90 | 76 |
GW300-1000-25-110 | 300 | 1000 | 25 | 1450 | 110 | 76 |
GW300-1100-10-55 | 300 | 1100 | 10 | 1450 | 55 | 73 |
GW350-1500-15-90 | 350 | 1500 | 15 | 740 | 90 | 87 |
GW350-1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 85 |
GW350-1100-28-132 | 350 | 1100 | 28 | 980 | 132 | 84 |
GW350-1000-36-160 | 350 | 1000 | 36 | 980 | 160 | 84 |
GW400-1760-7.5-55 | 400 | 1760 | 7.5 | 980 | 55 | 83 |
GW400-1500-10-75 | 400 | 1500 | 10 | 980 | 75 | 86 |
GW400-2000-13-110 | 400 | 2000 | 13 | 980 | 110 | 84 |
GW400-2000-15-132 | 400 | 2000 | 15 | 980 | 132 | 83 |
GW400-1700-22-160 | 400 | 1700 | 22 | 980 | 160 | 83 |
GW400-1500-26-160 | 400 | 1500 | 26 | 980 | 160 | 84 |
GW400-1700-30-200 | 400 | 1700 | 30 | 980 | 200 | 86 |
GW400-1800-32-250 | 400 | 1800 | 32 | 980 | 250 | 82 |
GW500-2500-10-110 | 500 | 2500 | 10 | 740 | 110 | 85 |
GW500-2600-15-160 | 500 | 2600 | 15 | 740 | 160 | 84 |
GW500-2400-22-220 | 500 | 2400 | 22 | 740 | 220 | 85 |
GW500-2650-24-250 | 500 | 2650 | 24 | 740 | 250 | 85 |
|
