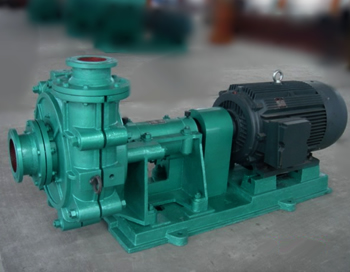

泵体泵盖及过流部件:该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬,内衬材质为高铬耐磨合金材料,内衬可一直用到磨穿为止,延长维修周期,降低运行成本。泵的出口方向可按8个角度旋转安装。
轴承组件:泵的轴承组件采用圆筒式结构,便于调整叶轮与前护板的间隙,维修时可整体拆出。轴承采用油脂润滑。
轴封(密封):泵的轴封型式有填料密封、付叶轮密封、 机械密封。
传动方式:有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。
整体性能:泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术,以满足远距离输送。过流部件有多种金属可供选用,并且增加深度。 采用多种速度和多种变型方式,使得泵在工矿下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。
性能参数表:
AH渣浆泵 | ||||||||
泵型
|
允许大功率 |
流量 Q |
扬程 |
转速 |
大效率 |
NPSH |
叶轮直径 | |
m3/h |
l/s |
H(m) |
n(r/min) |
η% |
(m) |
| ||
1.5/1B-AH |
15 |
12.6-28.8 |
3.5-8 |
6-68 |
1200-3800 |
40 |
2-4 |
152 |
2/1.5B-AH |
15 |
32.4-72 |
9-20 |
6-58 |
1200-3200 |
45 |
3.5-8 |
184 |
3/2C-AH |
30 |
39.6-86.4 |
11-24 |
12-64 |
1300-2700 |
55 |
4-6 |
214 |
4/3C-AH |
30 |
86.4-198 |
24-55 |
9-52 |
1000-2200 |
71 |
4-6 |
245 |
4/3D-AH |
60 | |||||||
6/4D-AH |
60 |
162-360 |
45-100 |
12-56 |
800-1550 |
65 |
5-8 |
365 |
6/4E-AH |
120 | |||||||
8/6E-AH |
120 |
360-828 |
100-230 |
10-61 |
500-1140 |
72 |
2-9 |
510 |
8/6R-AH |
300 | |||||||
10/8ST-AH |
560 |
612-1368 |
170-380 |
11-61 |
400-850 |
71 |
4-10 |
686 |
12/10ST-AH |
560 |
936-1980 |
260-550 |
7-68 |
300-800 |
82 |
6 |
762 |
14/12ST-AH |
560 |
1260-2772 |
350-770 |
13-63 |
300-600 |
77 |
3-10 |
965 |
16/14ST-AH |
1200 |
1368-3060 |
380-850 |
11-63 |
250-550 |
79 |
4-10 |
1067 |
更多型号请致电我公司销售部详询。
