![](/UploadFiles/201511916621539.jpg)
产品概述:

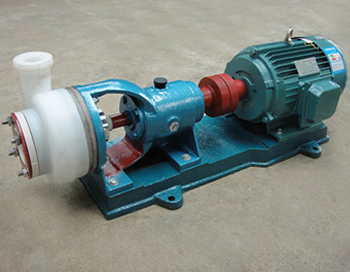

FSB型氟塑料合金泵泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质,。其具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,氟塑料合金泵。
广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构工业等行业。
产品特点:
FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,边轴器,吊紧螺栓,螺母,底板组成。
1、泵体:左右两边连接部分内埋钢质法兰圈各一只模压塑料合成金制成。
2、合盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)模压塑料合金而成。
3、叶轮:采用接轴连接方法,金属轴为优质钢精加工后外包塑料合成金模压而成,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质浸湿部分为塑料合金。
4、机械密封:采用WB2型、ST型不用冷却水可调式端面密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。
性能参数表:
规格 型号 |
流量m3/h |
扬 程 m |
入 口 mm |
出 口 mm |
配用 功率 kw |
转 速 r/min |
气蚀余量 m |
效 率 % |
25FSB-10L |
1.5 |
10 |
25 |
20 |
1.5 |
2900 |
4.5 |
29 |
25FSB-18L |
3.6 |
18 |
25 |
20 |
1.5 |
2900 |
4.5 |
27 |
40FSB-15L |
5 |
15 |
40 |
32 |
1.5 |
2900 |
4.5 |
51 |
40FSB-20L |
10 |
20 |
40 |
32 |
3 |
2900 |
4 |
47 |
40FSB-30L |
10 |
30 |
40 |
32 |
3 |
2900 |
4 |
55 |
40FSB-40L |
10 |
40 |
40 |
32 |
5.5 |
2900 |
4.5 |
35 |
40FSB-50L |
10 |
50 |
40 |
32 |
7.5 |
2900 |
4.5 |
33 |
50FSB-20L |
20 |
20 |
50 |
40 |
3 |
2900 |
3 |
55 |
50FSB-25L |
15 |
25 |
50 |
40 |
4 |
2900 |
4 |
64.5 |
50FSB-30L |
15 |
30 |
50 |
40 |
4 |
2900 |
4 |
70 |
50FSB-40L |
15 |
40 |
50 |
40 |
5.5 |
2900 |
4.5 |
39 |
50FSB-50L |
15 |
50 |
50 |
40 |
7.5 |
2900 |
4.5 |
38 |
65FSB-32L |
29 |
32 |
65 |
50 |
5.5 |
2900 |
3.5 |
45 |
65FSB-40L |
29 |
40 |
65 |
50 |
11 |
2900 |
4 |
53 |
80FSB-20L |
50 |
20 |
80 |
65 |
5.5 |
2900 |
4 |
72 |
80FSB-30L |
50 |
30 |
80 |
65 |
7.5 |
2900 |
4 |
64 |
80FSB-34L |
50 |
34 |
80 |
50 |
11 |
2900 |
4 |
65 |
80FSB-40L |
50 |
40 |
80 |
50 |
11 |
2900 |
4.5 |
67 |
80FSB-50L |
50 |
50 |
80 |
50 |
15 |
2900 |
4.5 |
65 |
100FSB-15L |
80 |
15 |
100 |
65 |
11 |
2900 |
4.5 |
72 |
100FSB-30L |
100 |
30 |
100 |
80 |
15 |
2900 |
4 |
74 |
100FSB-40L |
100 |
40 |
100 |
80 |
22 |
2900 |
4 |
74 |
100FSB-50L |
100 |
50 |
100 |
80 |
30 |
2900 |
4.5 |
72 |
125FSB-12L |
90 |
12 |
125 |
80 |
7.5 |
1450 |
4.5 |
73 |
125FSB-40L |
150 |
40 |
125 |
80 |
37 |
2900 |
4 |
78 |
注:FSB(ZX)为自吸式氟塑料泵,详情请询我公司销售人员!
