![](/UploadFiles/201761595359315.jpg)

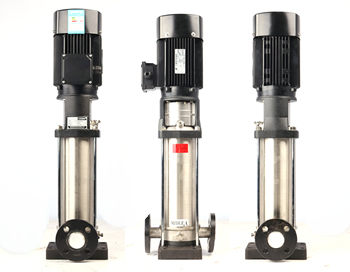

一、概述
MZDLF型立式多级离心泵具有体积小、重量轻、外形美观等优点,适用于输送稀薄清洁且不含固体颗粒或纤维的液体,在民用、工业、农业、水处理装置中广泛应用。
二、主要特点
1.立式结构,进出口法兰在同一中心线上,结构紧凑,占地面积小,安装方便。
2.立式结构泵采用集装式结构的机械密封,使安装维护操作更安全、方便,并确保密封的可靠性。
3.立式泵的电机轴与泵轴通过联轴器直接连接。
4.卧式泵配加长轴电机,结构简单,安装维护操作简单方便。
5.过流部件均采用不锈钢材质,不污染介质且保证使用寿命长、外形美观。
6.噪声低,振动小。采用标准化设计,通用性好。
三、运转条件
a.环境高温度+40℃,超过+40℃以上的环境,或者电机被安装在海拔1000m以上,电机输出功率会降低,在这种情况下,须选用更高输出功率的电机。
b.适用介质温度在-15℃~+120℃范围内,稀薄清洁且不含固体颗粒或纤维的液体.
四、注意事项
1. 立式泵下部进出水段上的箭头显示了介质的流动方向,安装时按箭头所示连接泵的进出口。
2. 卧式泵介质的流动方向为侧进,上出。
3. 为确保电机能充分冷却,安装位置必须保持空气流通,并严禁电机倒放以
及在电机上覆盖物品。
4. 安装管路时,要防止管路中积存空气,特别是在泵的吸入端。
5. 泵两侧加装闸阀,有利于清洁维修。
6. 必要时,立式泵的电机接线盒的位置可依0°、90°、270°方向调整:
a. 卸下联轴器罩,不要拆联轴器;
b. 卸下固定电机的螺栓;
c. 转动电机至需要的方向;
d. 转动联轴器,调整电机使泵轴没有卡滞及转动不均匀现象;
e. 拧紧固定电机的螺栓,装上联轴器罩。
7. 电机上的起吊螺栓孔不能用于整台泵的起吊,整台泵的起吊必须用钢带或其它类似的方式在电机座处起吊。
五、性能参数表:
MZDLF2系列:
泵型号 |
配用功率 |
流量 |
1 |
1.2 |
1.6 |
2 |
2.4 |
2.8 |
3.2 |
(kW) |
(m3/h) | ||||||||
MZDLF2-2 |
0.37 |
扬 程 (m)
|
17 |
17 |
16 |
15 |
13 |
12 |
10 |
MZDLF2-3 |
0.37 |
25 |
25 |
24 |
22 |
20 |
18 |
15 | |
MZDLF2-4 |
0.55 |
36 |
35 |
33 |
30 |
27 |
23 |
18 | |
MZDLF2-5 |
0.55 |
44 |
43 |
40 |
37 |
33 |
28 |
22 | |
MZDLF2-6 |
0.75 |
53 |
52 |
49 |
45 |
41 |
35 |
28 | |
MZDLF2-7 |
0.75 |
62 |
60 |
57 |
52 |
47 |
40 |
32 | |
MZDLF2-8 |
1.1 |
71 |
70 |
65 |
59 |
53 |
45 |
37 | |
MZDLF2-9 |
1.1 |
79 |
78 |
73 |
67 |
60 |
53 |
43 | |
MZDLF2-10 |
1.1 |
88 |
87 |
81 |
74 |
67 |
58 |
47 | |
MZDLF2-11 |
1.1 |
95 |
95 |
89 |
82 |
74 |
65 |
52 | |
MZDLF2-12 |
1.5 |
107 |
104 |
98 |
90 |
81 |
70 |
55 | |
MZDLF2-13 |
1.5 |
115 |
113 |
106 |
98 |
89 |
77 |
58 | |
MZDLF2-14 |
1.5 |
123 |
119 |
113 |
105 |
95 |
83 |
64 | |
MZDLF2-15 |
1.5 |
133 |
130 |
122 |
112 |
101 |
87 |
69 | |
MZDLF2-16 |
2.2 |
142 |
139 |
131 |
120 |
108 |
93 |
76 | |
MZDLF2-17 |
2.2 |
153 |
148 |
139 |
128 |
115 |
100 |
83 | |
MZDLF2-18 |
2.2 |
163 |
159 |
147 |
136 |
123 |
107 |
90 | |
MZDLF2-19 |
2.2 |
170 |
167 |
156 |
143 |
130 |
114 |
94 | |
MZDLF2-20 |
2.2 |
176 |
174 |
163 |
150 |
136 |
119 |
98 | |
MZDLF2-21 |
2.2 |
185 |
182 |
171 |
157 |
142 |
124 |
101 | |
MZDLF2-22 |
2.2 |
192 |
190 |
179 |
165 |
150 |
130 |
105 | |
MZDLF2-23 |
3 |
201 |
198 |
187 |
173 |
157 |
137 |
111 | |
MZDLF2-24 |
3 |
210 |
206 |
195 |
181 |
165 |
144 |
117 | |
MZDLF2-25 |
3 |
221 |
216 |
205 |
189 |
172 |
151 |
123 | |
MZDLF2-26 |
3 |
232 |
227 |
214 |
198 |
180 |
158 |
128 |
